Мост Бейли — одно из самых значительных инженерных достижений 20-го века. Первоначально он был разработан для использования в военных целях во время Второй мировой войны, а теперь широко используется в проектах гражданской инфраструктуры по всему миру. Понимание Технические характеристики моста Бейли незаменим для инженеров-строителей, специалистов по планированию военной логистики и руководителей строительных проектов, которым нужны надежные, портативные и быстро развертываемые мостовые решения. В этом руководстве представлена ​​подробная информация о стандартных технических параметрах, классификациях нагрузок, конфигурациях пролетов и требованиях к материалам.

Истоки и философия дизайна

Мост Бэйли, спроектированный Дональдом Бэйли в 1940 году и впервые изготовленный компанией Mabey & Johnson, был задуман как модульный панельный мост, который могла быть собрана небольшой командой без необходимости использования тяжелых кранов или специального оборудования. Его гениальность заключается в стандартизированной системе стальных панелей, которая позволяет переносить отдельные компоненты вручную и собирать их в пролеты, способные выдерживать тяжелую военную технику.

Философия проектирования основана на трех принципах: модульность, масштабируемость и ремонтопригодность в полевых условиях. Каждая панель взаимозаменяема, то есть поврежденные участки можно заменить, не разбирая всю конструкцию. Эта адаптируемость сделала мост Бейли краеугольным камнем операций союзников в Северной Африке, Италии и Западной Европе, и сегодня он активно используется десятками военных и гражданских властей.

Стандартные размеры панели и характеристики материалов

Основополагающей единицей моста Бейли является стандартная панель . Все остальные характеристики — длина пролета, грузоподъемность и тип конфигурации — основаны на этом базовом компоненте. Панели изготовлены из высокопрочной стали в соответствии с установленными военными и гражданскими стандартами (обычно BS EN 10025, класс S355 или эквивалентный ASTM A572, класс 50).

Стандартные размеры панели

Таблица 1 — Размеры стандартной панели моста Бейли (ссылка BS 5400 / НАТО STANAG 2021)

Панели соединяются стальными штифтами диаметром 57 мм, что обеспечивает быструю сборку без сварки или болтового соединения. Конструкция решетчатой ​​фермы эффективно распределяет нагрузки по диагоналям и вертикалям, обеспечивая высокое соотношение прочности к весу, что имеет решающее значение как для портативности, так и для конструктивных характеристик.

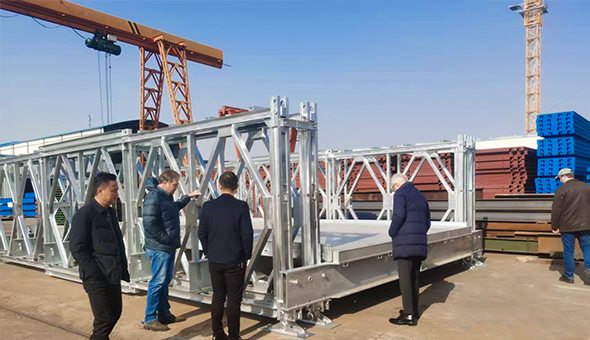

Характеристики палубы и транца

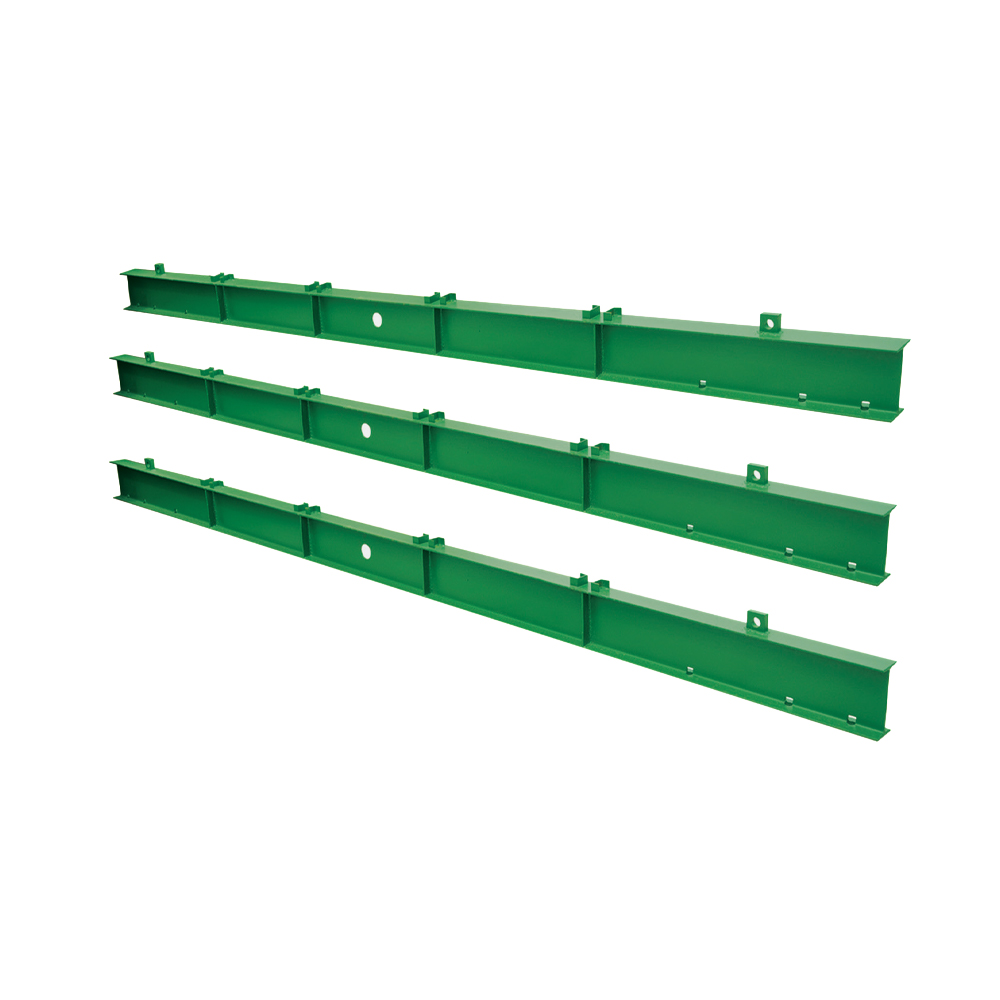

Палубная система состоит из транцов (поперечин), стрингеров (продольных балок) и деревянных или стальных шахматных досок (палубных досок). Каждый транец проходит между двумя противоположными панелями фермы и крепится транцевыми зажимами. Стандартные шахматные доски обычно изготавливаются из твердой древесины толщиной 63 мм или, в современных вариантах, из стальных клетчатых панелей.

Т а б л и ц а 2 — Технические характеристики компонентов палубной системы

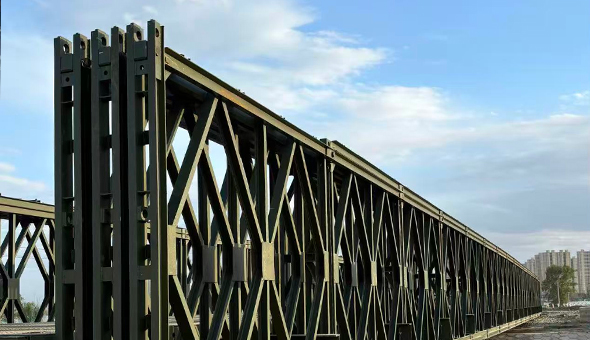

Типы конфигурации и система обозначений

Конфигурации моста Бейли описываются с использованием стандартизированной системы обозначений, которая кодирует количество линий панелей (одинарные, двойные или тройные), количество этажей панелей (одинарные или двойные), а также то, построен ли мост как сквозной или проходной тип с усилением верхнего пояса. Обозначение обычно принимает форму СС, ДС, ТС (Одиночная история) и ДД, ТД (Двойная история).

Соглашения об именах конфигураций

• СС (Сингл-Сингл): Одна панель шириной, один этаж высотой. Самый легкий и быстрый в сборке; подходит для пешеходного движения и легковых автомобилей.
• ДС (двойной сингл): Две панели шириной с каждой стороны, высотой в один этаж. Стандартная конфигурация для большинства колесных военных машин до МЛК 30.
• ТС (Тройной сингл): Три панели шириной с каждой стороны, высотой один этаж. Используется для более тяжелых грузов на коротких пролетах.
• ДД (дабл-дабл): Две панели шириной, два этажа высотой. Значительно расширяет достижимый пролет и класс нагрузки.
• ТД (Тройной Дабл): Три панели шириной, два этажа высотой. Максимальная конфигурация; применяется для гусеничных машин МЛК 70 на пролетах до 60 м.

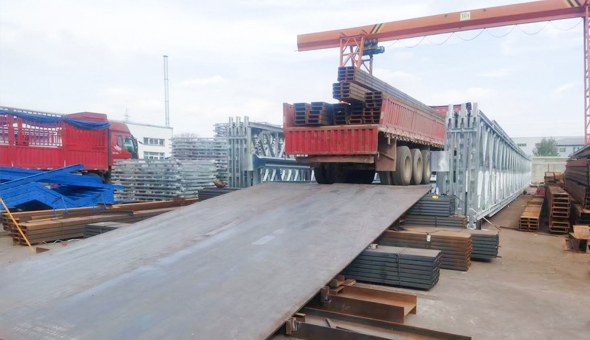

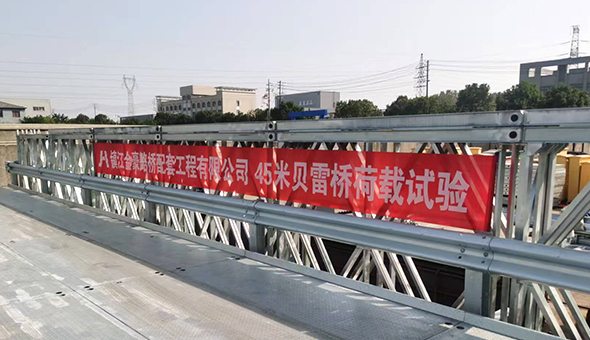

Таблицы длины пролетов и грузоподъемности

Одним из наиболее важных аспектов технических характеристик моста Бейли является соотношение между длиной пролета, типом конфигурации и допустимым классом нагрузки. В следующей таблице представлены стандартные расчетные данные, основанные на критериях нагрузки НАТО STANAG 2021 и BS 5400 Часть 2.

Т а б л и ц а 3 — Длина пролета и несущая способность в зависимости от конфигурации (ориентировочные значения; требуется инженерный анализ с учетом специфики площадки)

Важно отметить, что эти значения представляют собой максимальные расчетные пролеты для каждой конфигурации при стандартных условиях опоры грунта. Фактические допустимые пролеты уменьшаются, когда мост должен выдерживать непрерывное движение колонн, когда грунтовые условия на торцевых опорах плохие или когда для переездов высокоскоростных транспортных средств необходимо применять коэффициенты динамического воздействия.

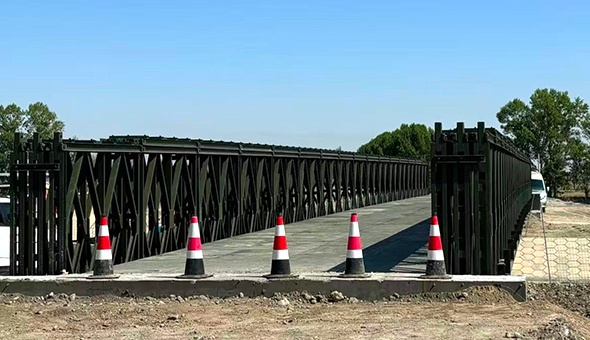

Характеристики ширины проезжей части

Ширина проезжей части в свету — полезная проезжая часть между внутренними сторонами основных ферм — фиксируется на уровне 4,22 м (13 футов 10 дюймов) для всех стандартных однополосных конфигураций моста Бейли. Это обеспечивает однополосное движение с использованием транспортных средств НАТО STANAG. Двухполосные варианты, достигаемые путем размещения двух параллельных полос моста рядом на общей опоре, обеспечивают общую ширину проезжей части около 8,5 м и используются для объектов с высокой интенсивностью движения.

Компоненты сборки и основные характеристики оборудования

Целостность моста Бейли зависит не только от самих панелей, но и от точности их соединительного оборудования. Следующие компоненты имеют жесткие допуски, чтобы обеспечить взаимозаменяемость производственных партий от разных производителей.

Соединительный штифт панели

• Диаметр: 57,2 мм (2,25 дюйма)
• Длина: 184 мм (7,25 дюйма)
• Материал: Углеродистая сталь, термообработанная до минимального предела текучести 620 МПа.
• Удерживается: разрезным шплинтом диаметром 6 мм.

Транцевый зажим

• Усилие зажима: минимум 8 кН при правильном затягивании.
• Момент затяжки болтов: 135 Н·м (100 фут·фунтов) при использовании стандартного накидного гаечного ключа.
• Материал: Ковкий чугун или ковкий чугун ГГГ-40.

Технические характеристики рейкера (пусковой носовой части)

При консольном пуске — стандартном методе сборки, при котором мостик выдвигается через просвет с одного берега — к переднему концу прикрепляется легкий стальной нос (рейкер), чтобы предотвратить опрокидывание кантилевера. Стандартная длина грабли составляет 3,05 м, 6,10 м или 9,14 м, выбирается в зависимости от общего пролета моста. Грабли должны весить не более 20% от веса основного моста, чтобы сохранять стартовый баланс.

Требования к абатментам и подшипникам

Концевая опора является важной характеристикой, определяющей пригодность места для установки моста Бейли. Мост передает свою нагрузку на землю через опорные плиты и балки порогов опирание на подготовленные опоры или естественный грунт.

Минимальные требования к подшипникам

Т а б л и ц а 4 — Технические характеристики опорных подшипников в зависимости от конфигурации

Если естественные грунтовые условия не соответствуют минимальному давлению на грунт, инженеры используют уплотнение гранулированной насыпи, бетонные опоры или опоры из забивных свай. При временном военном развертывании на мягком грунте для распределения несущих нагрузок используются стальные балки или опорные панели из панелей Бейли.

Стандарты защиты от коррозии и обработки поверхности

Все стальные компоненты моста Bailey должны соответствовать определенным стандартам обработки поверхности, чтобы обеспечить приемлемый срок службы в полевых условиях. Стандартная спецификация НАТО требует:

• Подготовка поверхности: Дробеструйная очистка до степени Sa 2,5 (почти белый металл) по ISO 8501-1.
• Грунтовка: Эпоксидная грунтовка с высоким содержанием цинка, толщина сухой пленки (ТСП) не менее 75 мкм.
• Промежуточный слой: Эпоксидная смола MIO (слюдистый оксид железа), ТСП минимум 100 мкм
• Финишное покрытие: Полиуретановое верхнее покрытие оливково-серого цвета (RAL 6003) или оливково-зеленого цвета (FS 34094), толщина слоя не менее 50 мкм.
• Всего ДПФ: Минимум 225 мкм
• Устойчивость к солевому туману: 1000 часов по ISO 9227 без ржавчины по разметочной линии

Для постоянных гражданских мостов многие операторы переходят на систему полного термического напыления цинка (TSZ) с эластомерным верхним слоем, что увеличивает интервал технического обслуживания до 25 лет. Крепежи из нержавеющей стали также рекомендуются в прибрежных или морских средах, где существует опасность коррозии, вызванной хлоридами.

Требования к времени сборки и рабочей силе

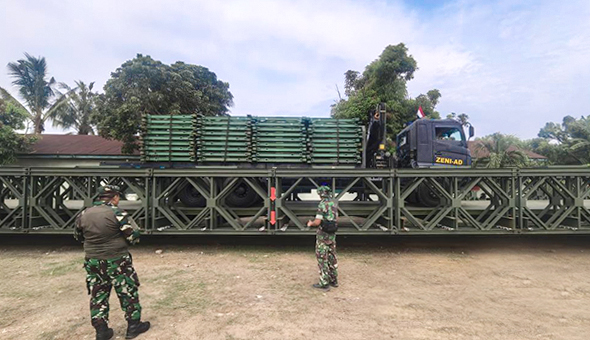

Одним из определяющих преимуществ технологии мостов Бейли является возможность быстрой сборки. Стандартные военные спецификации требуют, чтобы обученный саперный взвод (около 35 человек личного состава) мог возвести двойной одинарный мост (DS) пролетом 30,5 м в пределах от 4 до 6 часов в полевых условиях. В следующей таблице представлены общие рекомендации по времени сборки для различных конфигураций.

Т а б л и ц а 5 — Ориентировочное время сборки при благоприятных условиях дневного света и обученном персонале

Эти цифры предполагают отсутствие крановой поддержки. При наличии мобильных кранов или вилочных погрузчиков повышенной проходимости время сборки может быть сокращено на 30–40 %, особенно для двухэтажных конструкций, где подъем панелей трудоемкий.

Современные варианты и обновленные характеристики

Первоначальная конструкция моста Бейли значительно изменилась с 1941 года. Несколько производителей, в том числе Mabey Bridge, Acrow и SSBR, теперь производят улучшенные варианты, которые сохраняют фундаментальный принцип модульных панелей, предлагая при этом улучшенные эксплуатационные характеристики.

Универсальный мост Мейби

Текущий флагманский продукт Mabey представляет собой панели из высокопрочной стали (класса S460), которые уменьшают вес панели примерно на 15% и одновременно увеличивают грузоподъемность. Улучшенные системы настила с использованием настила из алюминиевого сплава заменяют традиционные деревянные шахматные доски, уменьшая собственную нагрузку на настил и повышая долговечность во влажной среде.

Акроу 700XS

Серия Acrow 700XS предлагает панели размером 3,05 м × 2,18 м (по сравнению со стандартными 3,05 м × 1,47 м), что обеспечивает более высокий момент инерции на каждую панель. Это позволяет конфигурациям, эквивалентным TD, достигать пролетов до 75 м и поддерживать гусеничные машины MLC 80, что превышает ограничения исходной спецификации Bailey.

Постоянно армированные палубные системы

В современных постоянных сооружениях все чаще используются железобетонные плиты настила, залитые на месте поверх ферменной системы Бейли. Эта составная конструкция настила и фермы значительно увеличивает общую жесткость конструкции и уменьшает прогибы под действием временных нагрузок, отвечая требованиям национальных норм по автомобильным мостам, таких как AASHTO LRFD или Еврокодов для долгосрочного гражданского движения.

Характеристики проверки и технического обслуживания

Для мостов, находящихся в длительной эксплуатации, как военных, так и гражданских, периодическая проверка обязательна. Стандартные интервалы проверки и критерии следующие:

• Плановый визуальный осмотр: Каждые 6 месяцев; проверьте деформацию панели, износ штифтов, состояние настила и целостность покрытия.
• Детальный структурный осмотр: Каждые 2 года; включает измерение прогибов хорды, овальности отверстий под штифты (максимально допустимый износ 3 мм) и исследование трещин в сварном шве.
• Капитальный ремонт: Каждые 10 лет или после того, как совокупный трафик, эквивалентный MLC, превышает проектные пороговые значения; полная разборка, дробеструйная обработка и проверка размеров
• Критерии замены панели: Любая панель, потеря сечения пояса которой превышает 10 % от исходной площади, или постоянная установка, превышающая L/500, должна быть выведена из эксплуатации.

Панели моста Bailey предназначены для многократного использования при различных развертываниях. Панели военного инвентаря обычно накапливают 5–10 развертываний в течение срока службы 20–30 лет при правильном обслуживании. Гражданские операторы, использующие панели в стационарных стационарных установках, обычно указывают расчетный срок службы 50 лет с соответствующим анализом усталости в соответствии с BS 5400, часть 10.

Применимые стандарты и спецификации

Проектирование, производство и установка мостов Бейли регулируются рядом национальных и международных стандартов. Ключевые ссылки включают в себя:

• СТАНАГ НАТО 2021: Классификация военной нагрузки мостов, паромов, плотов и транспортных средств
• Стандартные спецификации AASHTO для автомобильных мостов (для гражданского применения в США)
• БС 5400: Стальные, бетонные и композитные мосты (стандарт Великобритании, замененный Еврокодами, но все еще используемый для устаревших конструкций)
• Еврокод 3 (EN 1993-2): Проектирование металлоконструкций — стальные мосты
• ИСО 8501-1: Подготовка стальных оснований перед нанесением красок.
• ИСО 9227: Коррозионные испытания в искусственной атмосфере — испытания в солевом тумане
• DEF STAN 01-5/JSP 434: Спецификации Министерства обороны Великобритании на военное мостовое оборудование

Инженеры, определяющие мосты Бейли для постоянного гражданского использования, должны обеспечить соблюдение соответствующих требований национальных дорожных властей, включая модели временных нагрузок (HA/HB в Великобритании, HL-93 в США), пределы эксплуатационной пригодности по прогибу (обычно пролет / 360 градусов под временной нагрузкой) и расчеты усталостной долговечности для мест, подверженных многоцикловой динамической нагрузке.

Спецификации моста Бейли включают тщательно интегрированную систему геометрии панелей, класса материала, типа конфигурации, классификации нагрузок, конструкции подшипников и защиты поверхности — каждый элемент зависит от других. Независимо от того, идет ли речь о 48-часовом чрезвычайном военном развертывании через размытую реку или о постоянном сельском автодорожном мосте в развивающейся стране, соблюдение установленных спецификаций гарантирует структурную безопасность, предсказуемую производительность и долгосрочную долговечность.

Непреходящая актуальность моста Бейли спустя более 80 лет после его изобретения является свидетельством силы модульного дизайнерского мышления. По мере развития технологий материалов и роста требований к нагрузкам обновленные варианты продолжают раздвигать границы того, что было изначально задумано на чертежной доске военного времени, сохраняя при этом фундаментальную простоту, которая сделала первоначальный дизайн таким преобразующим.
